Jak sledovat balonové sondy Dotkni Se Vesmíru
Díky síti přijímacích stanic OK1RAJ, zúčastněných týmů a nadšenců z řad radioamatérů a sonderů je možné sledovat lety sond Dotkni Se Vesmíru v přímém přenosu na webu amateur.sondehub.org, který agreguje a mapuje veškerá přijatá data.
Rossen Georgiev / Mark Jessop / Michaela Wheeler / Luke Prior
Pokud byste se rádi přidali a sestrojili si vlastní stanici, čtěte dál.
Přenos dat

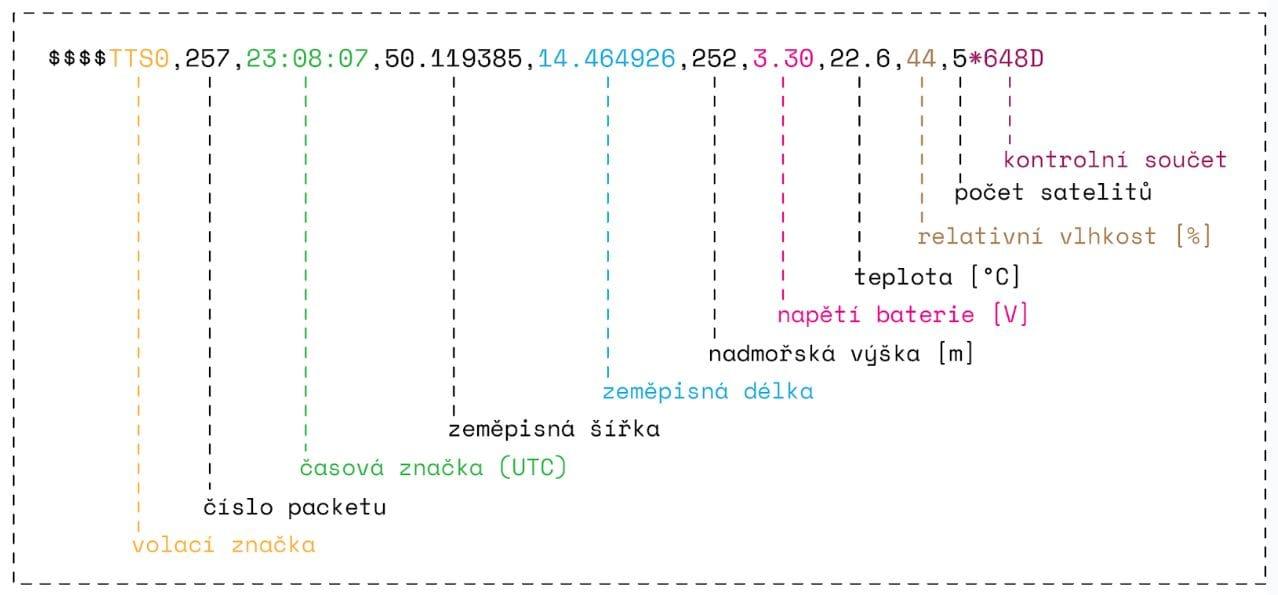

Naše sondy vysílají telemetrii v ISM pásmu na frekvenci 434.69MHz. K přenosu dat využívají modulaci RTTY (radioteletype = radiodálnopis), díky které je lze snadno naladit i na vzdálenosti několika stovek kilometrů. Zároveň není zapotřebí drahé vysílačky nebo speciálního přijímače, ale postačí například starý DVB-T dongle a vhodný počítačový program.
| Parameter | Value |
|---|---|
| Low ("space") frequency | 434.69 MHz |
| Frequency shift | 610 Hz |
| Baud rate | 300 baud |
| Encoding | ASCII (7-bit) |
| Stop bits | 2 |
Hardware
Nejlepší hardware je takový co už doma máte. Je možné že se vám již nějaký takový DVB-T dongle i s anténou poflakuje v šuplíku.

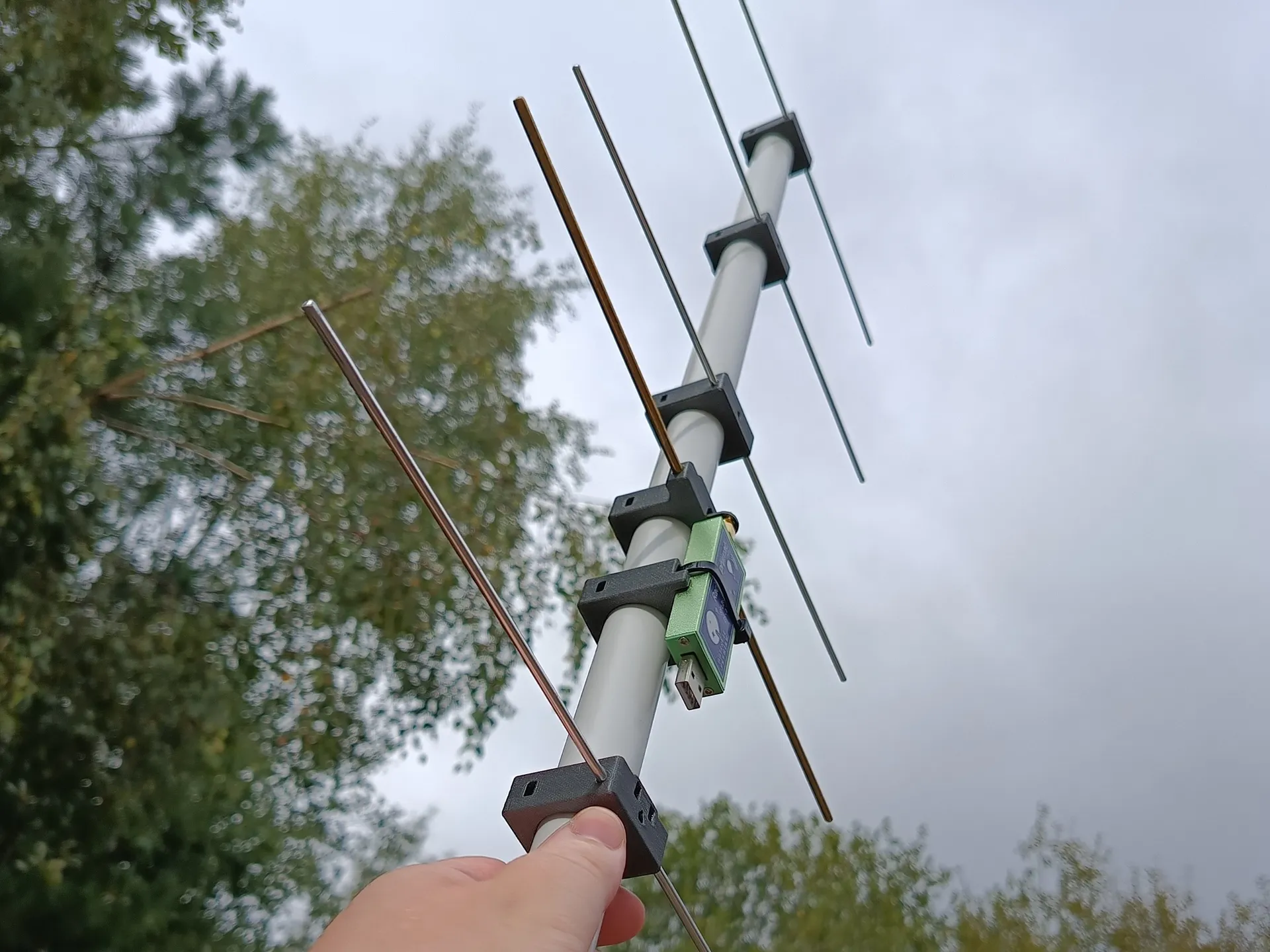

My jsme si oblíbili tento typ, jelikož oplývá rozumným TCXO, solidní konstrukcí a SMA konektorem. Pro lepší příjem si můžete sestrojit naši yagi anténu.
Jako počítač poslouží například starý laptop, nebo Raspberry Pi. Dekódování samotné není náročné na výpočetní výkon.
Software
Windows
Nejprve budeme potřebovat nainstalovat správný ovladač k DVB-T tuneru - našemu SDR modulu. To za nás zařídí program Zadig.
Dále potřebujeme program, který umí komunikovat s SDR modulem a získat z něj audio stopu. Například SDR++.
ryzerth

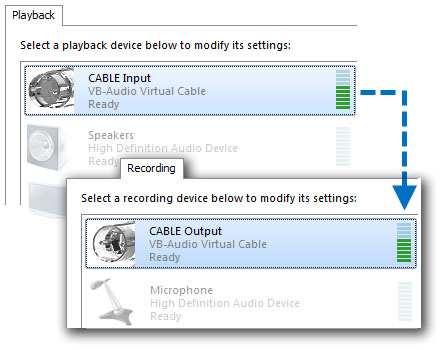

Audio stopu je třeba přeposílat do dekódovacího programu. Nejelegantněji se to dělá pomocí virtuální zvukové karty, která se chová jako kabel mezi audio výstupem a audio vstupem v počítači. V SDR++ ji vybereme jako výstupní zařízení a v dekódovacím programu jak vstupní. Dobře k tomu funguje program VB-CABLE.
Vincent Burel
Nakonec potřebujeme program, který umí zdekódovat audio stopu a výslednou telemetrii odeslat na amateur.sondehub.org. V součastnosti je k tomu nejlepší použít aktivně vyvíjemé Horus GUI.
projecthorus
V natavení vyplňte údaje o přijímací stanici pro SondeHub a v sekci Modem zadejte údaje z tabulky výše.
Linux
Pod linuxem je nejjednodušší rozběhnout program HABDEC, který umí rovnou komunikovat s SDR modulem. Stačí nainstalovat docker a spustit následující docker-compose. Pak už si jen v prohlížeči otevřete webové rozhraní (výchozí adresa: http://localhost:80).
| Proměnná | Popis |
|---|---|
| STATION | volací značka / název stanice |
| ALT | nadmořská výška stanice |
| HABDEC_SERVER_URL | IP adresa zařízení s HABDECem |
Bonus: trackování meteosond
Každý den se po celém světě vypouští velké množství meteorologických sond, které sbírají data o proudění v atmosféře. Ty pak společně s informacemi z družic a pevných stanic přechroustá výkonný počítač s numerickým modelem a výsledkem je relativně přesná předpověď počasí.

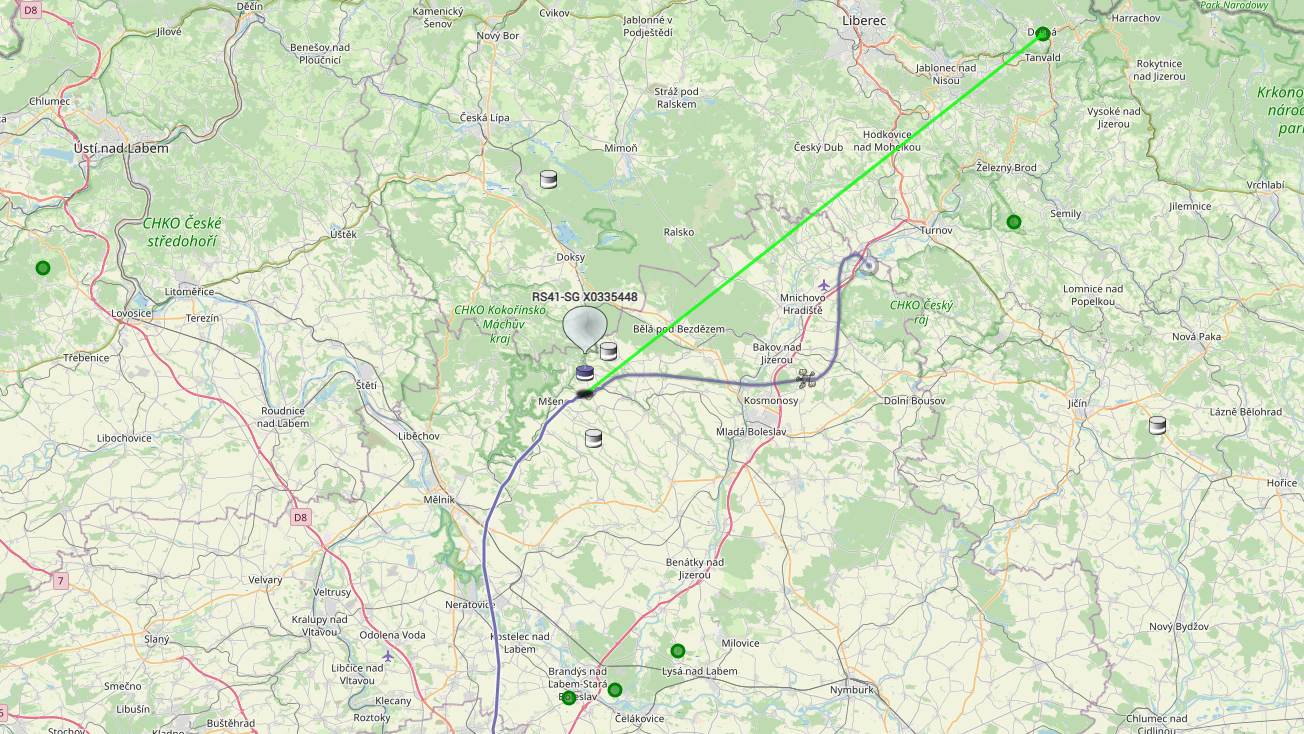

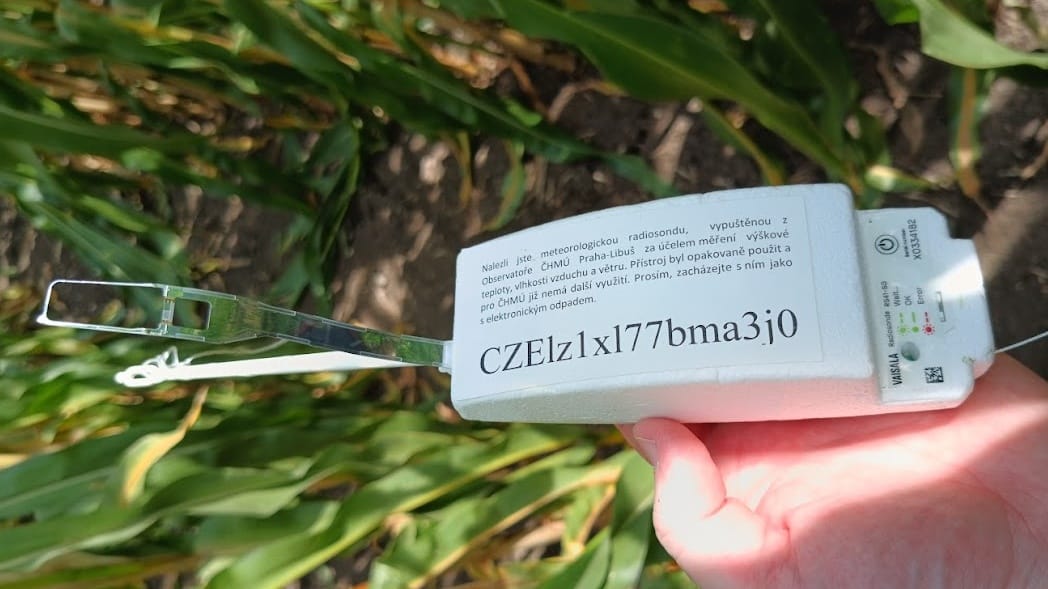

Takové sondy typicky létají na balonech s vodíkem, které ve 30km prasknou a spadnou kam je zrovna vítr zavál. Jelikož se v nich nachází pro amatéry a bastlíře zajímavý hardware, zrodila se volnočasová aktivita "sonderství" - příjem, sledování a "lovení" meteorologických sond. Jejím vrcholem je web sondehub.org, který agreguje přijatá data od jednotlivých stanic (amatérů, dobrovolníků) a mapuje lety jednotlivých sond, včetně počítání automatické předpovědi místa jejich dopadu.
Rossen Georgiev / Mark Jessop / Michaela Wheeler / Luke Prior
Meteosondy je možné sledovat pomocí stejnáho vybavení jako sondy Dotkni Se Vesmíru a pomocí dekódovacích programů jako RadioSonde Auto RX přispívat na sondehub.org. Můžete se je také pokusit odtrackovat až do konce a "ulovit". Pokud chcete vědět více, doporučuji prozkoumat fórum na webu radiosonda.sk.
